載板專用垂直真空塞孔機

HVCP5000P、HVCP5000P-1、HVCP5000P-2

性能遠超載板塞孔的生產要求；

行業首款載板高真空塞孔機型，可以滿足70:1通孔板的生產需求。

詳細介紹

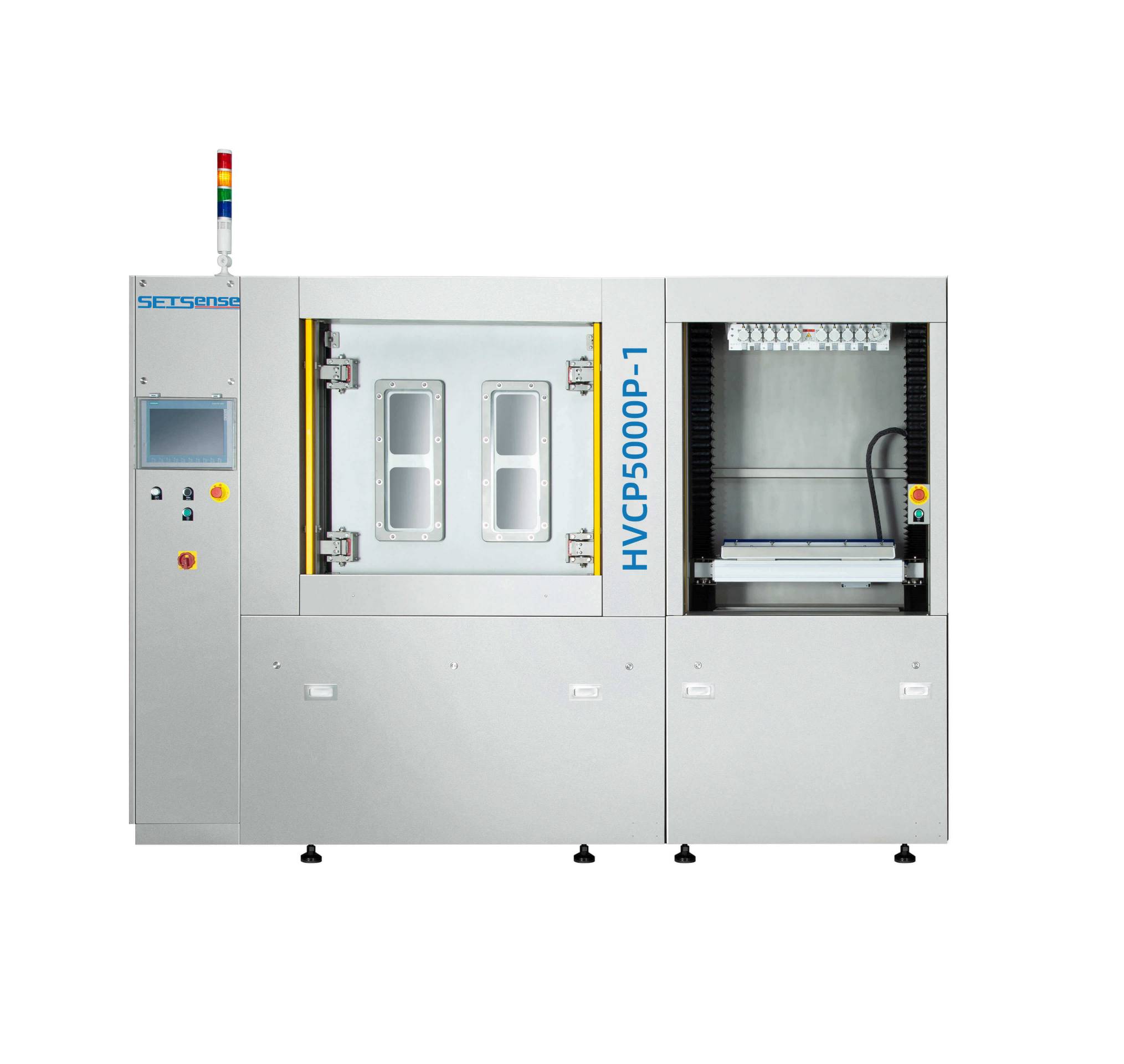

19 載板HVCP5000P-1(1).jpg

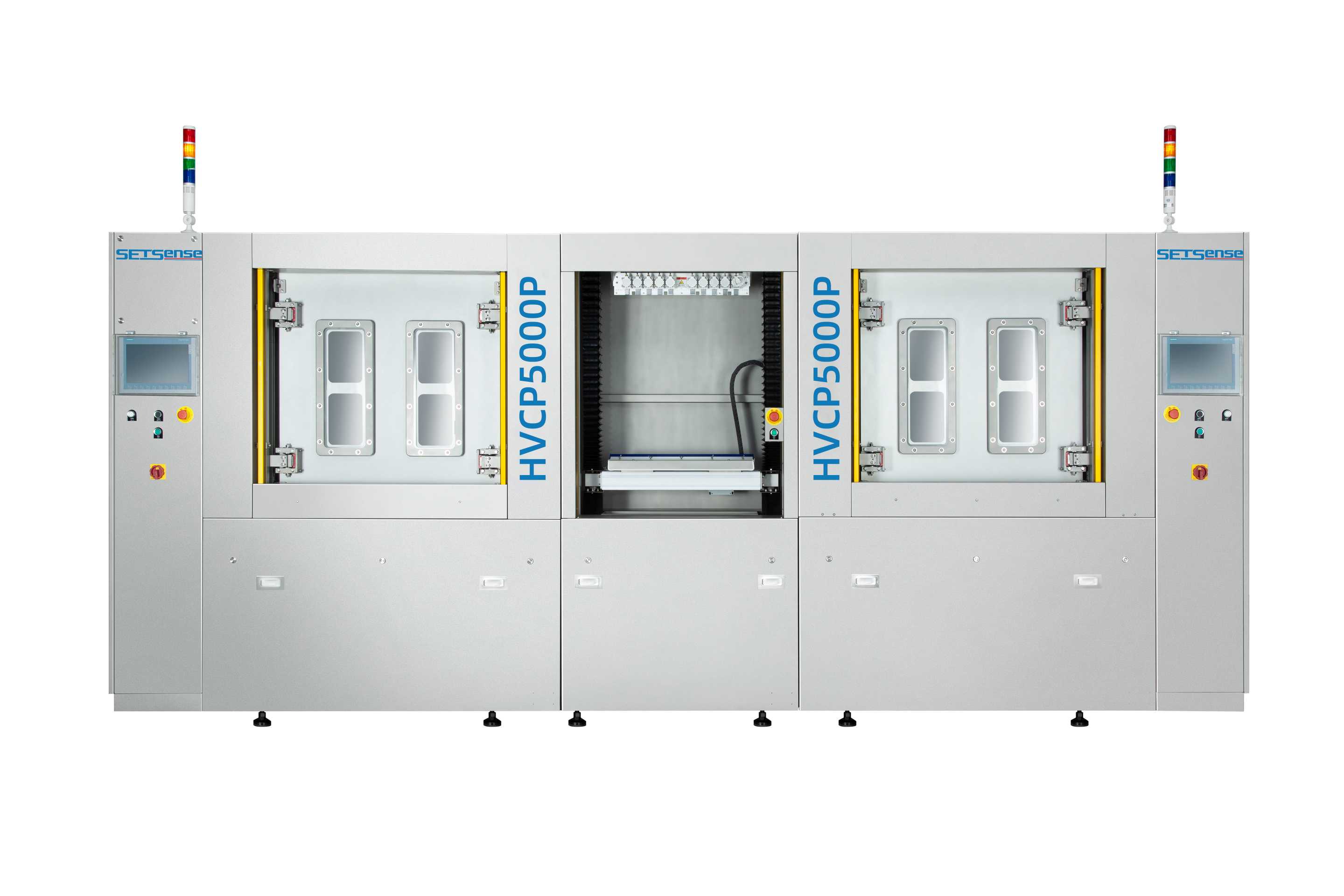

產品說明

專為ABF載板的真空樹脂塞孔而設計。通過塞頭將樹脂灌入孔中（無需工具），以完成樹脂塞孔的過程。這款機器具備高品質批量生產的能力，深受市場青睞，并且秉承著行業的領先地位。

產品特點

★滿足百萬孔以上的載板制造需求；

★無需依賴治具和導氣板進行塞孔操作，搭載智能化的操作界面，使操作過程更加人性化和易于操作；

★可以用于core層塞孔不飽滿，提供高真空塞孔技術，解決氣泡問題；

★油墨擠出速度穩定，確保刮墨均勻，解決研磨后銅面不均勻問題。

產品規格

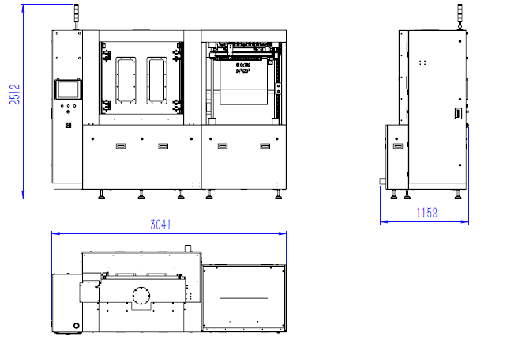

設備尺寸	304111522512mm 內置干式泵（水冷無熱排）
真空度	≤100pa（標準大氣壓下）
印刷基板厚度	0.2-8.0mm
印刷尺寸	10寸10寸（250250mm） 24寸30寸(610762mm)
塞孔厚徑比	通孔：70:1（最大）盲孔：1:1（最大）
塞孔方式	全板塞孔（從上往下）
塞孔速度	2-80mm/sec(可調）
塞孔壓力	0-6bar（可調）
塞孔范圍	通孔：0.1-1.0mm(電鍍后孔徑）盲孔：0.1-1.0mm(電鍍后孔徑）
噪音（正常運行）	≦75dB
油墨壓力	氣缸推動力：0-6bar（可調）氣壓推動力：0-6bar(正常使用不超3bar）
塞孔與板邊間距	孔距板邊≧15mm
操作面板	觸控屏操作
保護裝置	安全光柵、緊急停止裝置
油墨添加方式	單支油墨夾更換
故障率	≦1/400h（故障時間/設備運行時間）
操作臺高度	1000±100mm
刮板速度	5-200mm/sec（可調）
刮板壓力	0-6bar（可調）

生產能力

產量受縱橫比（板厚、孔徑）、油墨黏度影響	生產片數	厚徑比	塞孔刀數
每小時產量	15-25	Max：70:1	1-3

公用需求

電氣需求
電	三相五線制380V
壓縮空氣壓力	≧6.5bar
帶泵站排氣量	12.5m3/h（接口：φ75mm）
壓縮空氣用量	2.5m3/h（接口：φ10mm）
建議機臺周圍空間	800mm
機臺重量	2580KG
設備安裝環境（溫濕度及無塵要求）	A.環境要求：無塵室，潔凈室100,000級↑ B.溫度要求：22±2℃ C.濕度要求：50±5%
