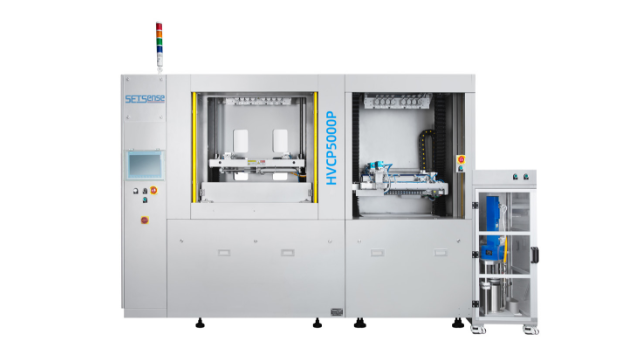

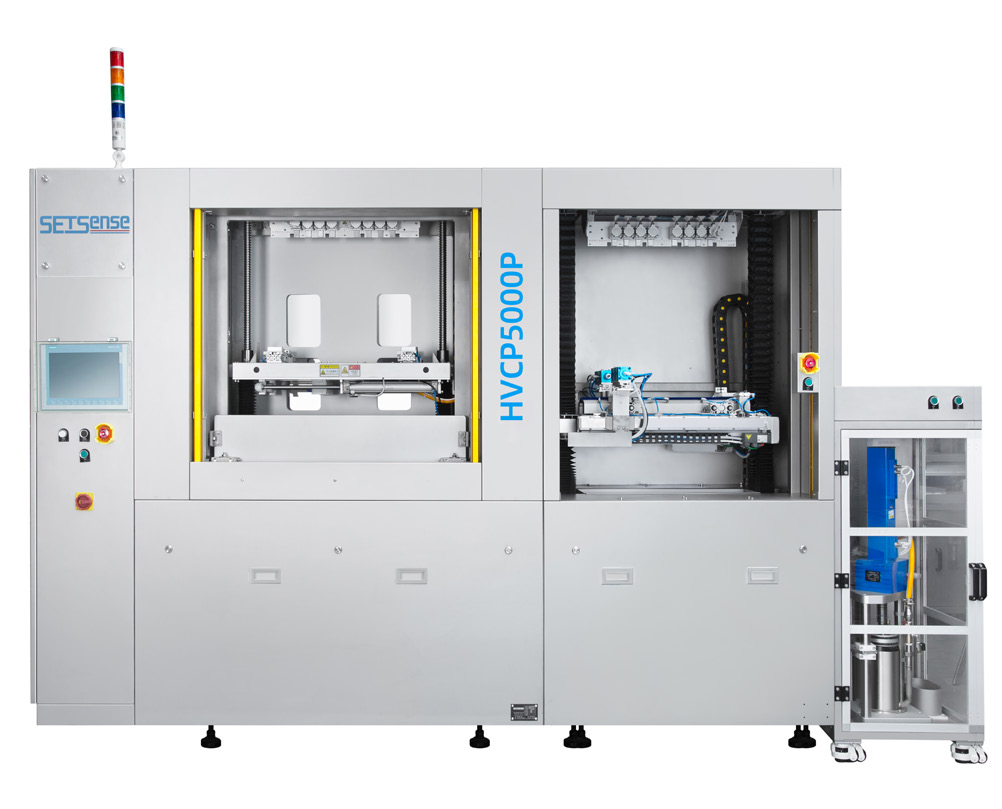

半自動垂直真空塞孔機（載板專用）

產品說明

通過采用真空環境，高縱橫比的生產能力，實現導電與非導電的樹脂油墨塞孔工藝，專注于載板塞孔工藝，可實現高品質載板生產。

行業首創載板真空塞孔設備。

詳細介紹


產品特點

★行業首創高真空塞孔機型；

★塞孔時無需治具和導氣板，操作界面自動化、人性化、易操作；

★完全滿足高密集孔的要求，完全解決線路板的氣泡問題；

★支裝自動供墨系統實現不停機更換油墨；

★自動涂墨系統提高塞孔刮墨后品質。

產品規格

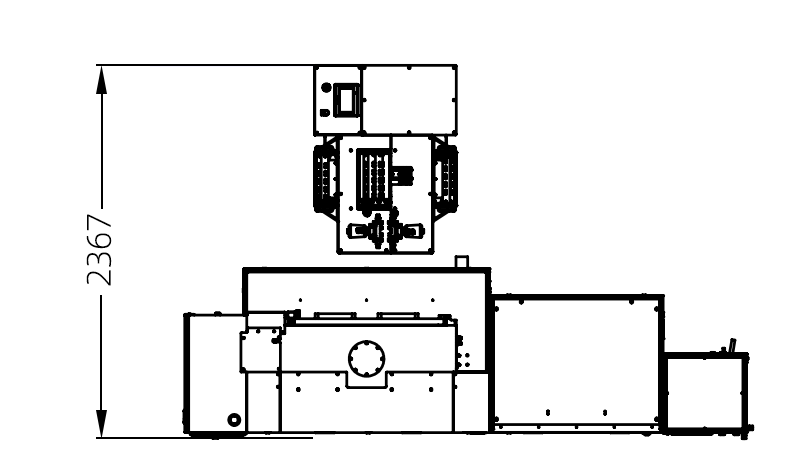

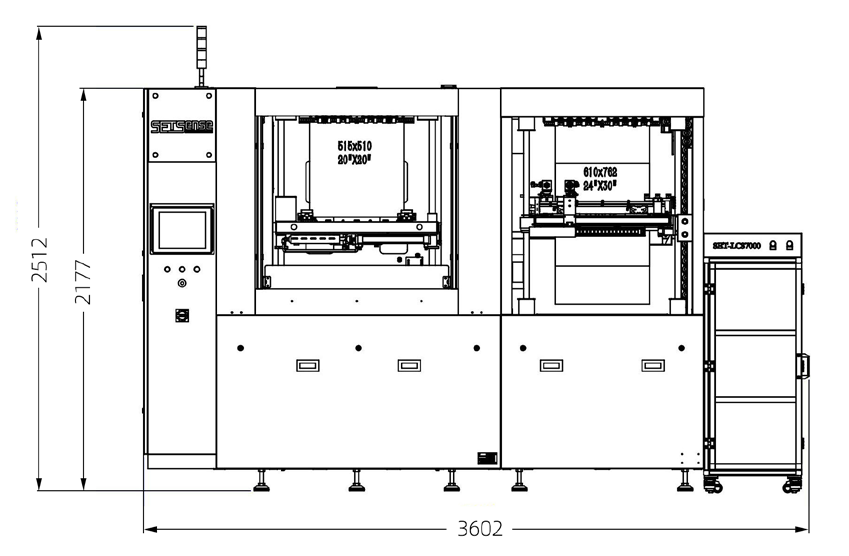

設備尺寸	360223672512mm	真空度	≤ 100pa （標準大氣壓下）
印刷基板厚度	0.2-8.0mm	印刷尺寸	MAX:24寸30寸（610762mm）
塞孔厚徑比	通孔：70:1（最大電鍍后）盲孔：1:1（最大電鍍后）	塞孔范圍	通孔：0.1-1.0mm ( 電鍍后孔徑）盲孔：0.1-1.0mm (電鍍后孔徑）
塞孔方式	全板塞孔（從上往下）	塞孔速度	5-200mm/sec(可調）
塞孔壓力	0-6bar（可調）	噪音（正常運行）	≦ 75dB
油墨壓力	氣缸推動力：0-6bar（可調）自動支裝供油壓力：0-6bar	塞孔與板邊間距	孔距板邊≧ 15mm
操作面板	觸控屏操作	保護裝置	安全光柵緊急停止裝置
故障率	≦ 1/400h （故障時間 / 設備運行時間）	操作臺高度	1000±100mm

生產能力

油墨回收次數	不超過 4 次；且油墨黏度 500-700dpa.s
正常生產產能	10-40PNL/H（一塞一刮），10-60PNL/H（兩塞一刮）（與厚徑比、孔類型、板材尺寸、作業真空度有關，剔除 PTFE 板與陶瓷板）同等級或以上
塞孔板生產要求	①來料前處理； ②根據板材TG值設定預烤和時間。	刮板速度	5-200mm/sec（可調）
刮板壓力	0-6bar（可調）	油墨添加方式	支裝自動供油 /氣缸單支供油
刮板機涂油方式	自動 LCS 涂油	塞孔板校正方式	自動校正

公用需求

電	三相五線制 380V
壓縮空氣壓力	≧ 6.5bar
功率	兩塞一刮：25KW(50HZ) 一塞一刮：14KW(50HZ)
真空泵排氣量	兩塞一刮：44m3/h （接口：φ75mm）一塞一刮：22m3/h （接口：φ75mm）
壓縮空氣用量	兩塞一刮：5m3/h（接口：φ10mm）一塞一刮：2.5m3/h（接口：φ10mm）
建議機臺周?chē)臻g	800mm
機臺重量	兩塞一刮：4620KG 一塞一刮：2570KG
設備安裝環境（溫濕度及無塵要求）	A.環境要求：無塵室，潔凈室100,000級↑ B.溫度要求：22±2℃ C.濕度要求：50±5%
