真空塞孔網印機（選擇性·雙倉）

VAPM6176、VAPM7691

詳細介紹

雙倉水平機 6176縮略圖(1)(1).png

VAPM6176

VAPM7691

產品說明

本機臺是用來做導電非導電樹脂油墨塞孔工藝，塞孔后飽滿，無凹陷，無氣泡。適用于選擇性通孔，盲孔，背鉆等不同類型的塞孔工藝?？商幚磴y膏、銅膏、導電膠，國產及進口樹脂油墨，滿足不同材料的需求。

產品特點

★可進行選擇性塞孔；

★完全解決高縱橫比板中出現的氣泡及空洞問題；

★操作界面自動化，人性化，易操作。

產品規格

型號	VAPM6176	VAPM7691

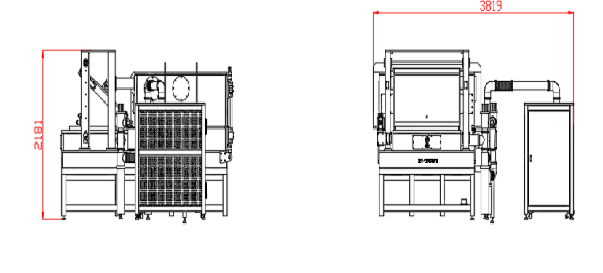

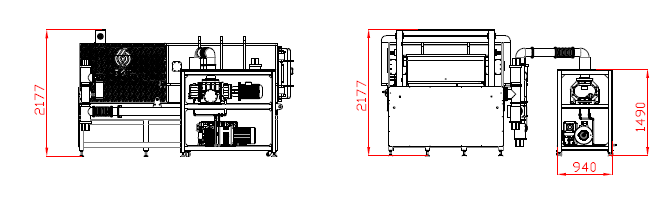

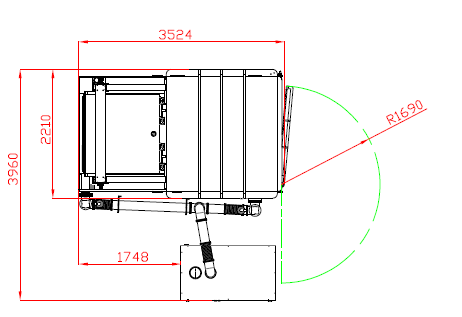

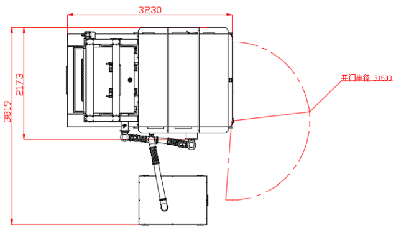

設備尺寸	L3230W3819H2181mm （主機+真空泵組、不含三色燈）	L3524W3960H2177mm （主機含泵站，不含三色燈）
機臺重量	7500KG	9000KG
可印刷區域	MAX:24 寸30 寸(610760mm) MIN:10 寸10 寸(254254mm）	MAX:30 寸36 寸(760910mm） MIN:10 寸10 寸(254254mm）
生產板厚度	0.1-8.0 mm
真空度	10-50000pa 可調（極限真空10pa）
印刷速度	5-300mm/s
印刷氣壓	0-0.7Mpa
印刷壓力	1-200kgf
刮刀調節角度	0-15°
刮刀調節距離	0-30mm
臺面微調	X、Y方向±5mm
臺面平整度	±0.02mm
網版升降	網版升降40mm
網框厚度	25-45mm
網板固定方式	六點氣壓固定，四點機械固定
刮印行程	0-720mm（可調節）	0-900mm（可調節）
刮印方式	單刮刀覆墨印刷
刮印方向	面對操作面板，刮印由后向前印刷
離板間隙	0-25mm
網框使用尺寸	MAX：1100*1100mm	MAX：1250*1250mm
轉型號、料號時間	20-30min
臺面尺寸	900*900mm	1250*1250mm
塞孔類型	水平選擇性塞孔
使用范圍	通孔/盲孔/背鉆孔塞孔
塞孔孔徑范圍（通孔、盲孔、背鉆孔）	通孔：0.1-1.0mm (電鍍后孔徑）盲孔：0.1-1.0mm （電鍍后孔徑）背鉆孔：0.15-1.0mm	通孔：0.1-1.0mm (電鍍后孔徑）盲孔：0.05-1.0mm （電鍍后孔徑）背鉆孔：0.15-1.0mm
塞孔縱橫比	通孔：40:1 盲孔：3:1 ( 電鍍后)
同款板大小孔徑差異	≦0.2mm
需要塞孔與不需要塞孔的孔邊距	≧0.3mm (厚徑比：10:1)
噪音（正常運行）	≤75dB
塞孔效果	無氣泡
對位方式及精度	手動（精度0.01mm)
操作界面	HMI
安全保護	急停開關、警示燈（紅、黃、綠）、蜂鳴器、安全光柵
適用塞孔材料	樹脂、銅漿、銀漿
油墨浪費成本	除網板上沾的油墨、刮除不凈油墨，其余都可利用于塞孔
自動報警	色燈及蜂鳴
印刷具有抬網功能	0-25mm

生產能力

產能條件	VAPM6176 生產片數/小時	VAPM7691 生產片數/小時	厚徑比	塞孔刀數
板厚范圍：1.5mm （尺寸為20*24、3萬孔）塞孔孔徑：0.25mm	70-80	62-72	6：1	1
板厚范圍：2.5mm （尺寸為20*24、3萬孔）塞孔孔徑：0.25mm	55-65	50-60	10：1	1
板厚范圍：3.5mm （尺寸為20*24、3萬孔）塞孔孔徑：0.25mm	45-55	38-48	14：1	1

公用需求

型號	VAPM6176	VAPM7691
電力需求	三相五線制 380V 額定功率：16.5KW	三相五線制 380V 額定功率：22KW
耗電量	約11KW/H	約16KW/H
耗氣量需求	1.35L/P（印一次）72m3/mon
電流	27A	35A
設備安裝環境（溫濕度及無塵要求）	環境要求：無塵室，潔凈室100,000級↑ 溫度要求：22±2℃ 濕度要求：50±5% 照度要求：300Lux
