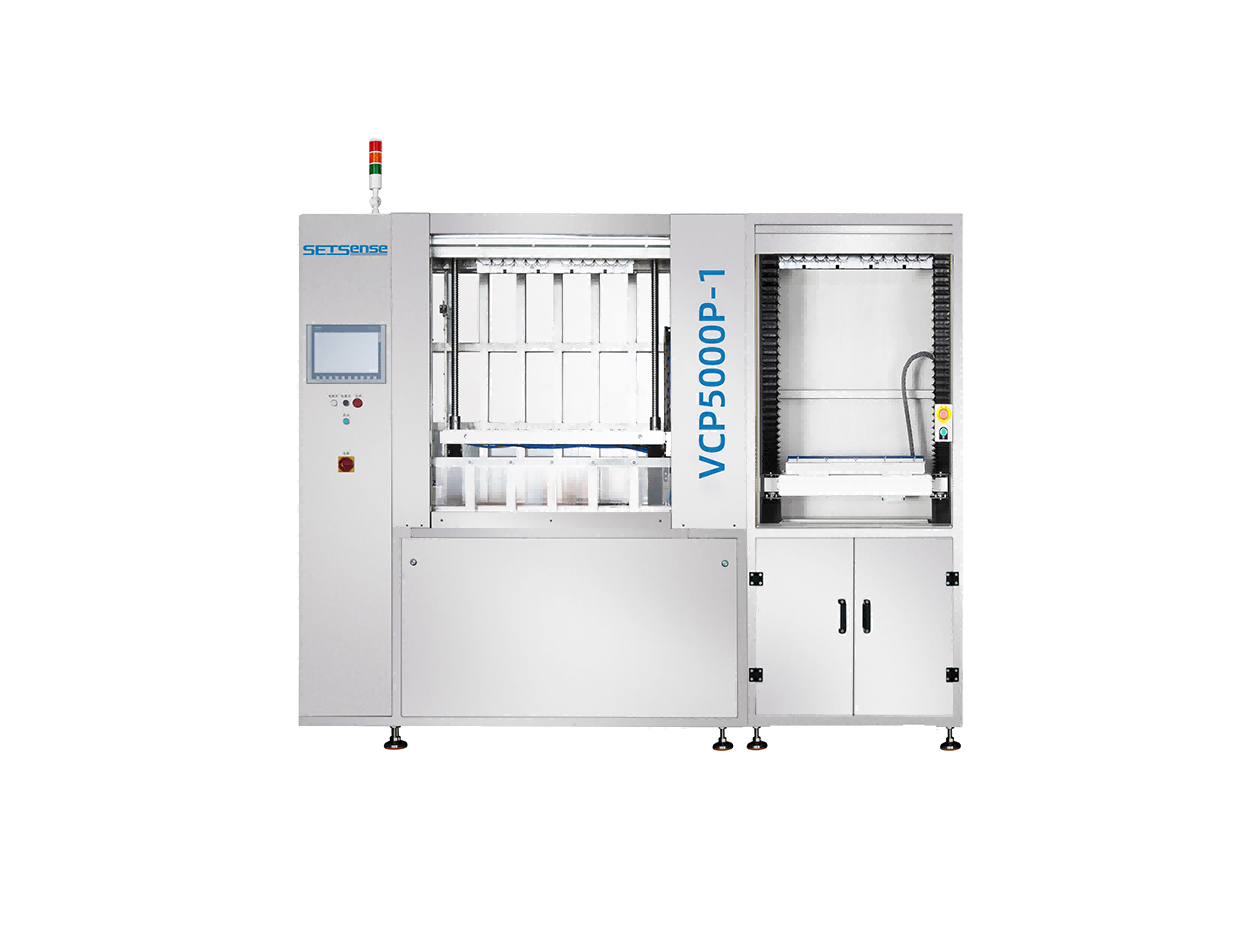

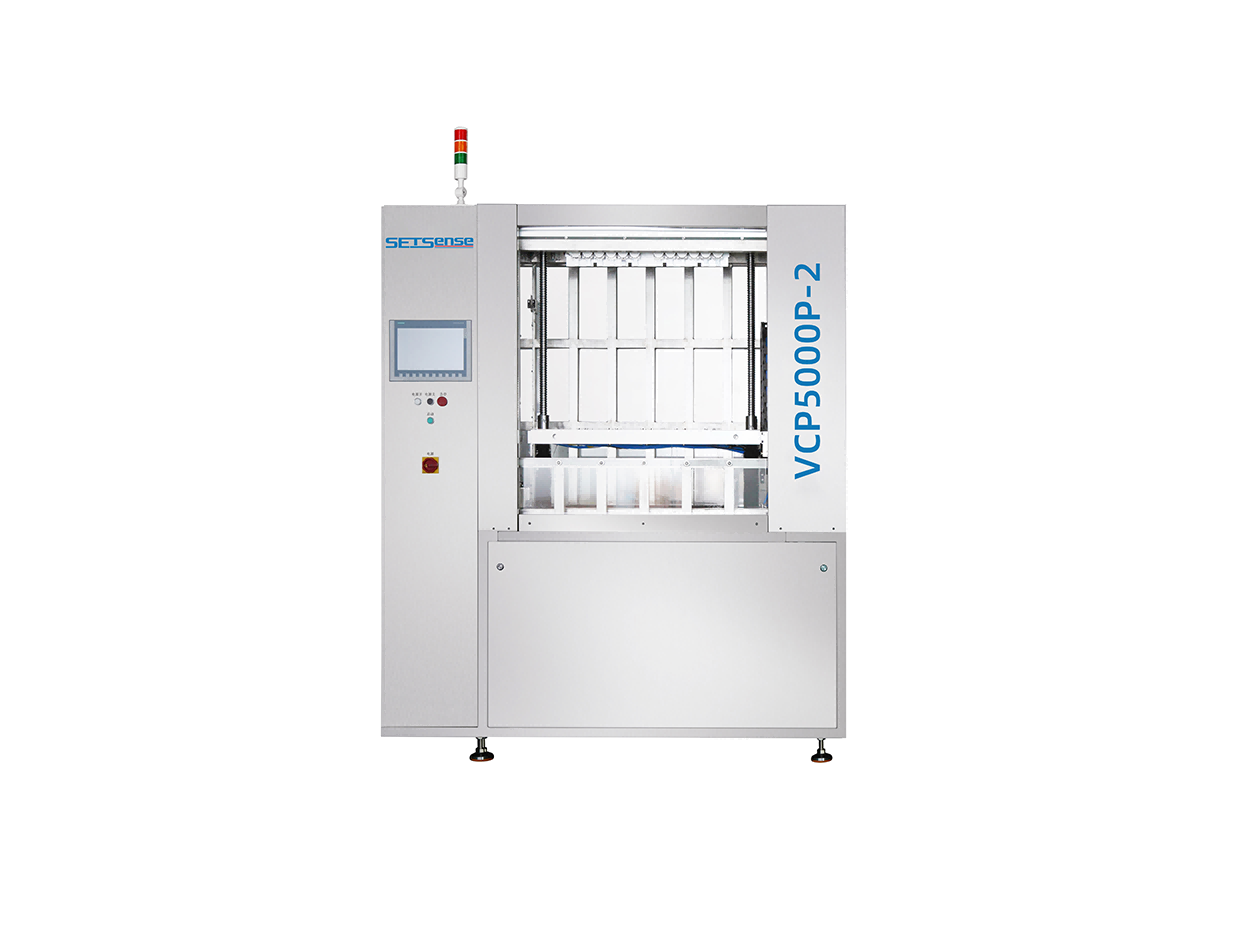

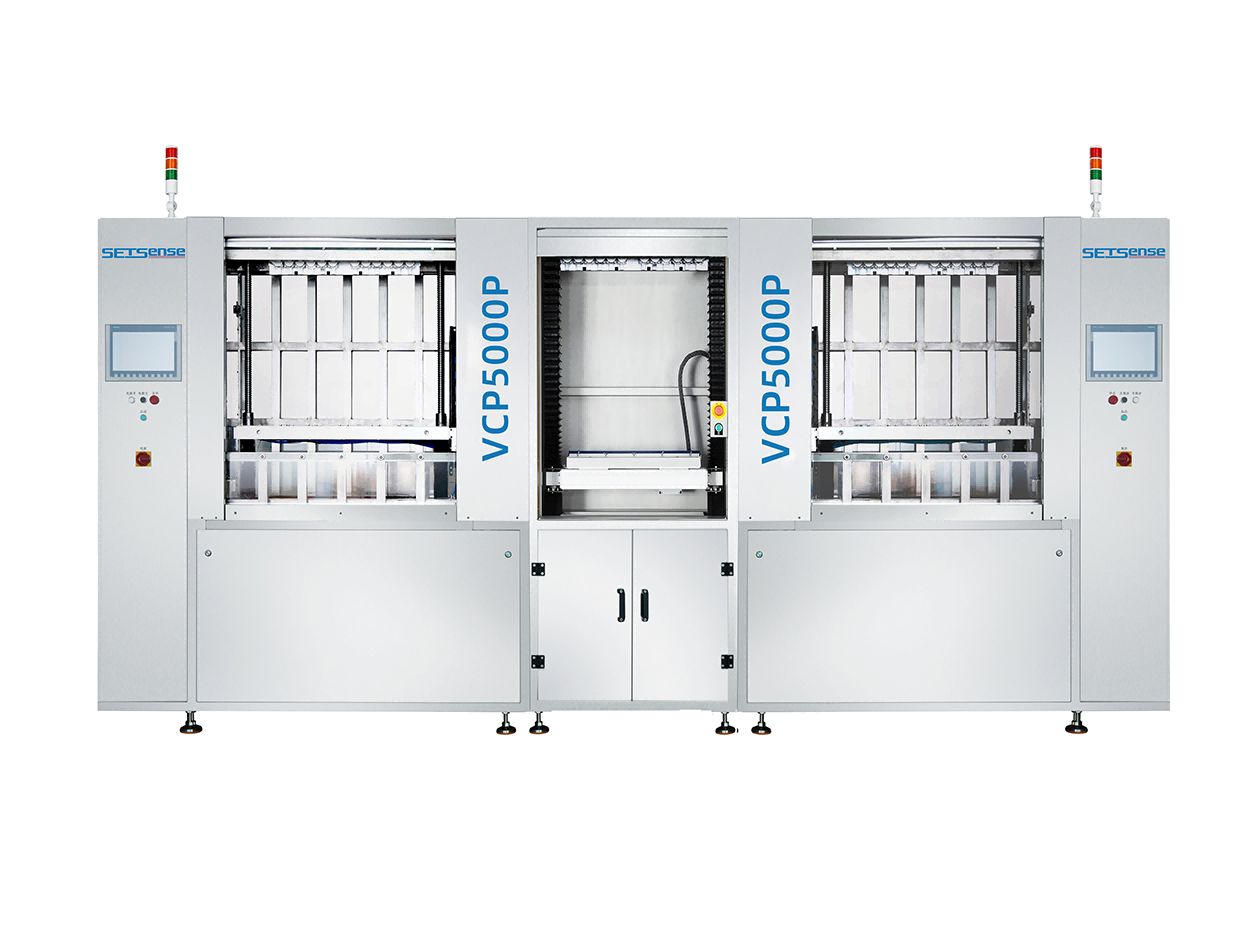

產品說明
利用真空原理實現導電與非導電樹脂油墨塞孔工藝，適用于多種類型的整板塞孔工藝，并可應用于樹脂、銀膏、銅漿和導電膠等材料。
產品特點
★在同一板面上靈活實現：通孔、單雙面盲孔、背鉆孔等多種類型的整板塞工藝；
★適用于線路板上的高密集BGA；
★適用于少量多樣的料號需求，塞孔時無需治具和導氣板；
★操作界面自動化、人性化、易操作。
產品規格

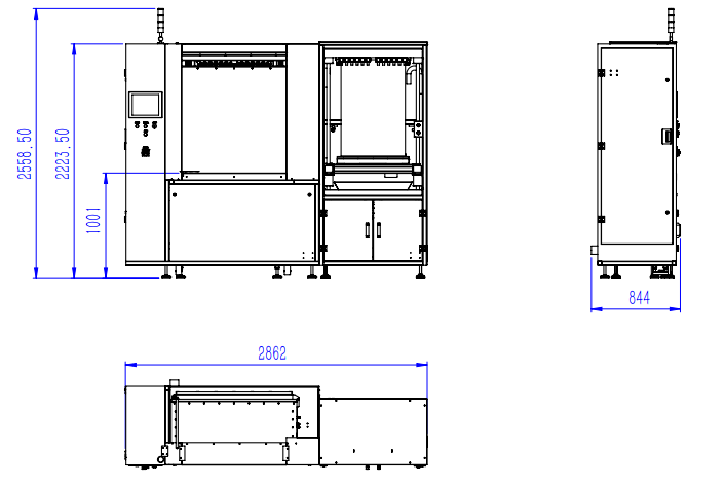

設備尺寸 | 2862*844*2558mm |
真空度 | -0.99bar/-99kpa(標準大氣壓下） |
印刷基板厚度 | 0.2-8.0mm |
印刷尺寸 | MAX:26寸*34寸(660*863mm) MIN:10寸*10寸(250*250mm） |
通孔塞孔厚徑比 | 通孔:40:1(最大) 盲孔:1:1(最大） |
塞孔方式 | 全板塞孔（從上往下） |
塞孔速度 | 2-80mm/sec(可調） |
塞孔壓力 | 0-6bar（可調） |
塞孔范圍 | 通孔:0.1-1.0mm(電鍍后孔徑） 盲孔:0.1-1.0mm(電鍍后孔徑） |
噪音（正常運行） | ≦75dB |
油墨壓力 | 氣缸推動力:0-6bar(可調） 氣壓推動力:0-6bar(正常使用不超3bar） |
塞孔與板邊間距 | 孔距板邊≧15mm |
操作面板 | 觸控屏操作 |
保護裝置 | 安全光柵、緊急停止裝置 |
油墨添加方式 | 單支油墨夾更換 |
故障率 | ≦1/400h(故障時間/設備運行時間） |
操作臺高度 | 1000±100mm |
刮板速度 | 5-200mm/sec(可調） |
刮板壓力 | 0-6bar(可調） |
生產產能
產量受縱橫比（板厚、孔徑),油墨黏度影響 | 生產片數 | 厚徑比 | 塞孔刀數 |
每小時產量 | 20-70 | Max:40:1 | 1-6 |
公用需求
電氣需求 | |
電 | 三相五線制380V |
壓縮空氣壓力 | ≧6.5bar |
功率 | 9.2KW |
真空泵排氣量 | 20m3/h（接口:φ80mm） |
壓縮空氣用量 | 0.08m3/h（接口:φ10mm） |
建議機臺周圍空間 | 800mm |
機臺重量 | 1515kg |
設備安裝環境 （溫濕度及無塵要求） | 環境要求：無塵室，潔凈室100,000級↑ 溫度要求：22±2℃ 濕度要求：50±5% |
